Power Distribution Grade

POWER GRID.
TRANSFORMED.

Силові трансформатори від 25 до 2500 кВА та комплектні трансформаторні підстанції КТП/КТПН/КТПБ напругою 0,4-10 кВ. Сухі для приміщень, масляні для важких навантажень.

Проєктування за ДБН. Отримання ТУ від ОСР. Монтаж та пусконаладка під ключ.

0.4-10 кВ напруга

IEC 60076 Стандарт

IP54+ Захист

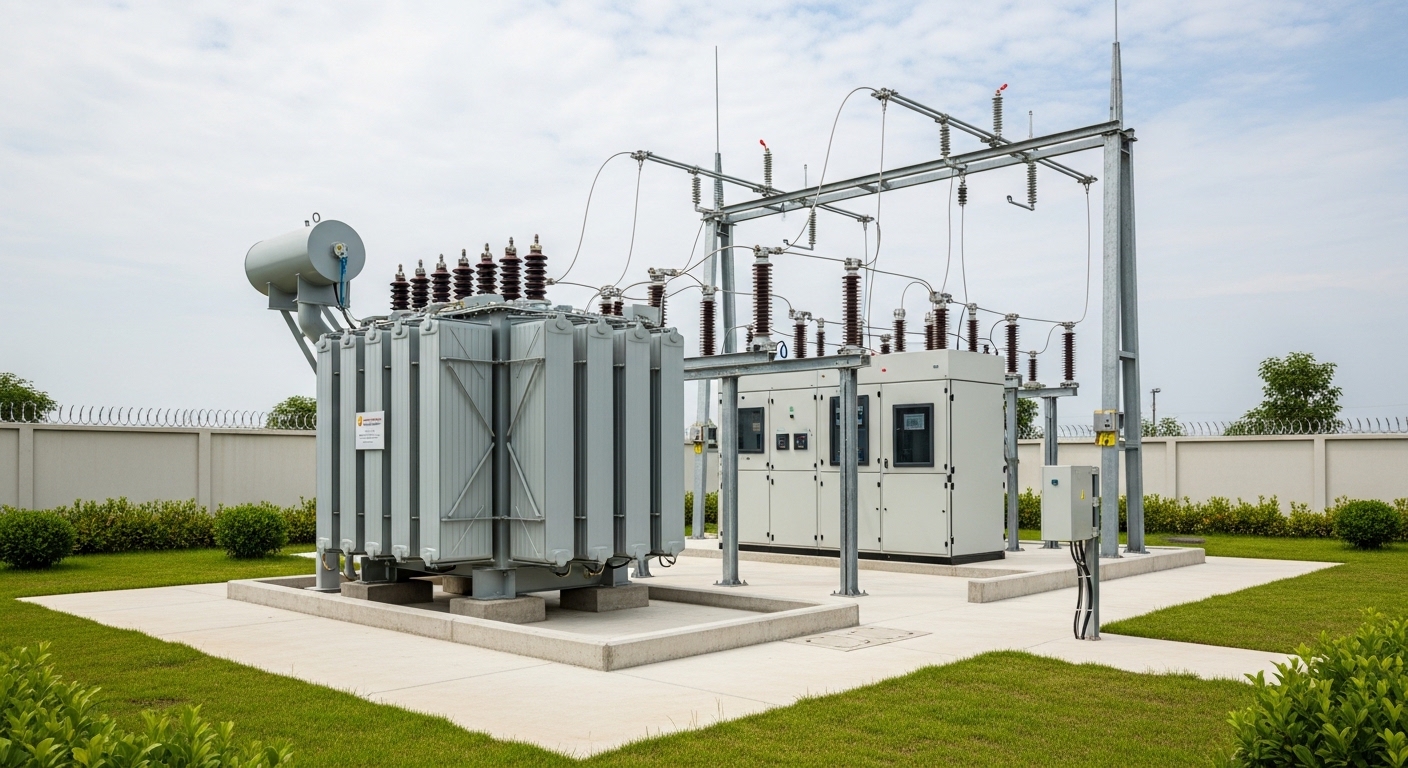

Силові трансформатори та комплектні підстанції КТП 0.4-10 кВ

Voltage Class 10/0.4 kV IEC 60076 Certified

Power Range 25-2500 kVA Dry & Oil-Filled

/// Critical_Issues

Проблеми електропостачання в Україні

Зношена трансформаторна інфраструктура, зростаючі навантаження та нові вимоги регулятора створюють критичні ризики для бізнесу. Старі ТП не витримують сучасних потужностей.

Зношені трансформатори

80% трансформаторів в Україні старші 25 років. Підвищені втрати, ризик аварій, витоки масла. Обладнання працює на межі ресурсу.

Якість електроенергії

Просадки напруги, гармонійні спотворення, несиметрія фаз. Чутливе обладнання виходить з ладу, зростає кількість браку.

Обмеження потужності

Бізнес росте, а ТУ не дозволяють збільшити потужність. Стара КТП не має резерву, а нове підключення коштує місяці очікування.

Нові вимоги Grid Code

Оновлені Правила приєднання та Кодекс мереж вимагають модернізації РЗА, обліку та автоматики. Невідповідність загрожує штрафами та відключенням.

/// Transform_Solution

Сучасні трансформаторні рішення

Повний цикл: від обстеження існуючої ТП до введення в експлуатацію нового обладнання. Сертифіковане обладнання, проєктування за ДБН, гарантія до 5 років.

Сухі трансформатори

Без масла, без ризику пожежі. Ідеальні для приміщень: ТЦ, лікарні, дата-центри. Клас ізоляції F/H. Мінімальне обслуговування, термін служби 30+ років.

Масляні трансформатори

Перевірена надійність для зовнішнього встановлення. Оптимальна ціна при потужностях від 100 кВА. Герметичні та з розширювальним баком. ГОСТ та IEC.

КТП під ключ

Комплектні трансформаторні підстанції КТПН (зовнішні) та КТПБ (блочні). Трансформатор + РП 10 кВ + шафи 0,4 кВ + облік + автоматика АВР в одному корпусі.

Підвищуючі для СЕС

Step-up трансформатори 0,4/10 кВ для сонячних електростанцій. Узгодження потужності інверторів з точкою підключення до мережі ОСР.

Технічні характеристики

Сухі трансформатори

100-2500 кВА / 10/0.4 кВ

• Клас ізоляції F (155°C) / H (180°C)
• Ступінь захисту IP23 - IP54
• Втрати ХХ: 0,15-0,25% Рн
• Пожежобезпека, без масла

Масляні трансформатори

25-2500 кВА / ГОСТ, IEC

• Герметичні / з розширювачем
• Трансформаторне масло: клас I
• Термін служби: 25-30 років
• ТМ, ТМГ, ТМЗ серії

КТП (КТПН / КТПБ)

Комплектні підстанції

• Кіоскові (КТПК) до 1000 кВА
• Блочні (КТПБ) до 2x2500 кВА
• Зовнішнє встановлення IP54
• Заводська готовність 95%

Комутаційне обладнання

РП 10 кВ / Шафи 0.4 кВ

• Вакуумні вимикачі 10 кВ
• АВР на 2 вводи + секція
• АСКОЕ (облік електроенергії)
• Мікропроцесорний РЗА

Що входить у "Під ключ"?

Обстеження існуючої ТП
Проєктування за ДБН
Отримання ТУ від ОСР

Доставка спецтранспортом
Монтаж та підключення
Випробування та наладка

Бюджет проєкту

За запитом

Вартість залежить від типу трансформатора, потужності та комплектації КТП.
Безкоштовний виїзд інженера на об'єкт.

Сертифікація

Спецдоставка

Decision Matrix

Як обрати трансформатор

Порівняння сухих та масляних трансформаторів за ключовими параметрами для вашого об'єкту

Параметр

Сухий

Масляний

Пожежобезпека

Висока (F1)

Потребує маслозбірника

Обслуговування

Мінімальне

Аналіз масла щорічно

Вартість (кВА)

Вища на 30-50%

Оптимальна

Рівень шуму

< 55 дБ

60-75 дБ

Розміщення

Всередині будівлі

Зовні / в окремій ТП

Перевантажувальна здатність

До 120% / 2 год

До 150% / 2 год

Термін служби

30+ років

25-30 років

Матриця застосування

Приміщення

ТЦ, БЦ, Дата-центр

Сухий

Зовні / Завод

Промзона, Склад

Масляний

Сонячна СЕС

Step-up 0.4/10 кВ

Підвищуючий

Лікарня

Критична інфраструктура

Сухий + ДБЖ

Power Calculator

Підбір трансформатора

Оберіть параметри об'єкту для попереднього розрахунку

Тип об'єкту

Необхідна потужність 400 кВА

100 кВА 2000 кВА

Рекомендований тип Масляний ТМГ

Потужність трансформатора 630 кВА

Орієнтовний бюджет $12 000 - $18 000

Для заводу рекомендується масляний трансформатор зовнішнього встановлення з маслоприймачем.

FAQ

Часті запитання

Сухий трансформатор не містить горючого масла, тому є пожежобезпечним та може встановлюватися безпосередньо в будівлі без маслоприймача. Він потребує мінімального обслуговування (немає аналізу масла), працює тихіше та має довший термін служби (30+ років). Основний недолік -- вища вартість (на 30-50%) та менша перевантажувальна здатність порівняно з масляним.

Вартість КТП під ключ залежить від потужності, типу трансформатора, комплектації розподільчих пристроїв та умов монтажу. Орієнтовно: КТПН з масляним трансформатором 400 кВА -- від $25 000, з сухим 630 кВА -- від $45 000. Блочна КТПБ на 2x1000 кВА -- від $80 000. У вартість входить проєктування, обладнання, доставка, монтаж, наладка та здача в експлуатацію. Точний розрахунок -- за результатами обстеження об'єкту.

Для заміни трансформатора без збільшення потужності потрібні: технічні умови від ОСР (оператора системи розподілу), проєкт електропостачання (розділ ЕО), акт розмежування балансової належності, протоколи випробувань нового обладнання. Якщо збільшується потужність -- додатково договір про приєднання та оплата за потужність. Ми беремо на себе всю дозвільну документацію та взаємодію з ОСР.

Типові терміни: проєктування -- 2-4 тижні, виготовлення обладнання -- 4-8 тижнів, отримання ТУ від ОСР -- 2-6 тижнів (паралельно), монтаж та пусконаладка -- 1-3 тижні. Загалом від 8 до 16 тижнів залежно від складності. Заміна трансформатора без зміни потужності -- від 4 тижнів. Ми надаємо графік робіт з чіткими дедлайнами на етапі підписання договору.

Так. Монтаж електроустановок напругою понад 1000 В (а КТП працює з напругою 10 кВ) потребує ліцензії на виконання електромонтажних робіт. Наша компанія має всі необхідні ліцензії та допуски, включаючи сертифікат на виконання робіт підвищеної небезпеки та електролабораторію для проведення випробувань. Замовнику ліцензія не потрібна -- ми виконуємо всі роботи під власними дозвільними документами.
