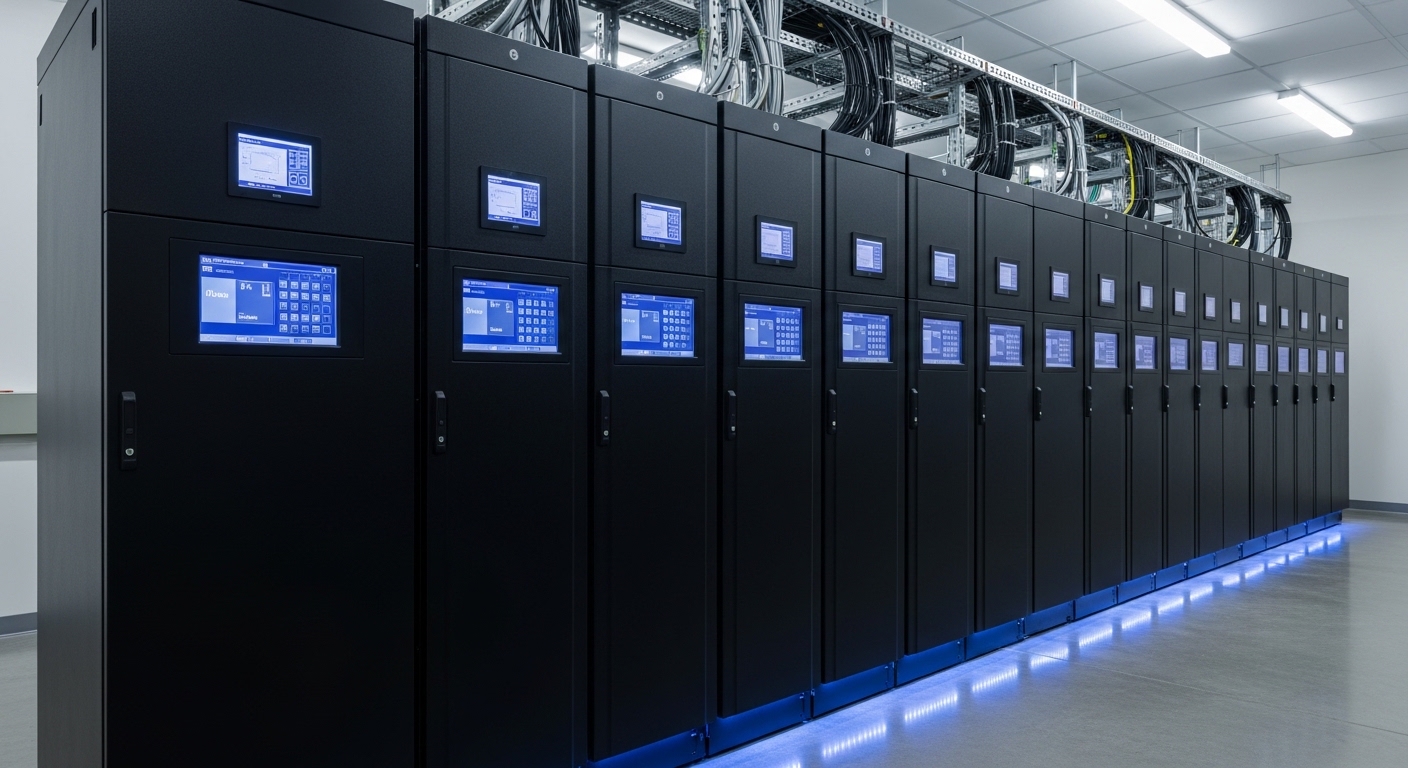

ПРОМИСЛОВІ ОНЛАЙН ДБЖ 60–600 кВт
ДЛЯ ЦОД, ЛІКАРЕНЬ ТА ВИРОБНИЦТВА
Трифазні промислові ДБЖ подвійного перетворення On-Line: нульовий час перемикання (0 мс), чиста синусоїда та захист критичного навантаження
Промислові онлайн ДБЖ з подвійним перетворенням для об'єктів, де зупинка неприпустима — лікарні, виробничі лінії, дата-центри, телекомунікації.
0 мс перемикання. Чиста синусоїда завжди. Сумісність з генератором без синхронізації.
Ціна секунди без електрики
Українська енергосистема зазнала безпрецедентних пошкоджень з 2022 року. Відключення, просадки напруги та нестабільна частота стали нормою. Для критичних об'єктів кожна мілісекунда без живлення — це загроза життю та бізнесу.
Лікарні: загроза життю
Операційні, апарати ШВЛ, реанімація — навіть 20 мс без живлення скидає налаштування критичного обладнання. Лінійно-інтерактивний ДБЖ має час перемикання 4-12 мс — для медицини це неприйнятно.
Виробництво: знищені партії
Екструдери, фармацевтичні лінії, хімічні реактори — зупинка на 0.5 секунди знищує сировину на десятки тисяч доларів. Перезапуск лінії займає годину.
Дата-центри: втрата даних
Сервери, СГД, активне мережеве обладнання — некоректне відключення призводить до пошкодження файлових систем, втрати транзакцій та порушення SLA перед клієнтами.
Online UPS: справжній нуль
Онлайн ДБЖ з подвійним перетворенням — єдина топологія, яка забезпечує TRUE ZERO transfer time. Навантаження завжди живиться від інвертора, а не від мережі напряму.
0 мс перемикання
Подвійне перетворення: AC→DC→AC. Навантаження завжди на інверторі. Перемикання не потрібне — навантаження просто не помічає зникнення мережі.
Сумісність з генератором
Генератор видає "брудну" частоту (47-53 Гц). Online UPS приймає її на вхід та видає ідеальну синусоїду 50 Гц ± 0.1% на виході. Жодних проблем синхронізації.
N+1 резервування
Модульна архітектура: до 8 ДБЖ паралельно. Hot-swap модулі 20/30/50 кВА — заміна без відключення навантаження. Один модуль завжди резервний.
Конфігурація Комплексу
Онлайн ДБЖ (модульні)
60-600 кВА, подвійне перетворення
- • Модульна архітектура
- • Hot-swap модулі 20/30/50 кВА
- • ККД до 96% (ECO-режим)
- • Вхідний PF > 0.99
Свинцеві АКБ
VRLA AGM або GEL, 12V блоки
- • Ресурс 5-12 років (залежно від типу)
- • Стійкове виконання 19" або стелаж
- • Автономія від 10 хв до 8 годин
- • Температурна компенсація заряду
Bypass та розподіл
Статичний + ручний bypass
- • Автоматичний статичний bypass
- • Ручний сервісний bypass (MBS)
- • Паралельна робота до 8 ДБЖ
- • Автоматичний ATS (опція)
Моніторинг
SNMP / Modbus / Cloud
- • SNMP v2/v3 карта
- • Modbus RTU/TCP
- • Сухі контакти (relay card)
- • SMS/Email алерти, Cloud dashboard
Що входить у постачання, а що — окремо
- Розрахунок потужності ДБЖ і ємності АКБ під потрібну автономію
- Постачання ДБЖ і батарейного банку — VRLA або LiFePO4
- Документи, гарантія виробника, консультації інженера
- Обстеження електроустановки та критичної групи
- Проєкт акумуляторної кімнати: вентиляція, термостатування
- Такелаж, монтаж, пусконалагодження, навчання персоналу
Монтаж, проєктну документацію та узгодження виконують підрядні організації з відповідними допусками — власні або залучені нами. Це окрема послуга з окремим кошторисом під конкретний об'єкт. Якщо у вас уже є свій підрядник — спокійно працюємо з ним і передаємо йому все необхідне.
Модельний ряд онлайн ДБЖ 60–600 кВт
Потужність ДБЖ підбираємо за піковим навантаженням критичної групи із запасом 20–25 %. Ємність акумуляторного банку рахується окремо: вона залежить від потрібної автономії, а не від потужності ДБЖ.
| Потужність ДБЖ | Типовий об'єкт | АКБ на 15 хв | АКБ на 30 хв | АКБ на 60 хв |
|---|---|---|---|---|
| 60 кВт | Серверна, операційний блок, дільниця з ЧПК | 22 кВт·год · 19 бл. | 45 кВт·год · 38 бл. | 90 кВт·год · 75 бл. |
| 80 кВт | АЗС-комплекс, друкарня, лабораторія | 30 кВт·год · 25 бл. | 60 кВт·год · 50 бл. | 120 кВт·год · 100 бл. |
| 100 кВт | Поверх лікарні, вузол зв'язку, ЦОД на 8-10 стійок | 38 кВт·год · 32 бл. | 75 кВт·год · 63 бл. | 150 кВт·год · 125 бл. |
| 120 кВт | Насосна станція, лінія харчової переробки | 45 кВт·год · 38 бл. | 90 кВт·год · 75 бл. | 180 кВт·год · 150 бл. |
| 160 кВт | Механічний цех, лінія пакування | 60 кВт·год · 50 бл. | 120 кВт·год · 100 бл. | 240 кВт·год · 200 бл. |
| 200 кВт | Екструзійна лінія, ЦОД на 20 стійок | 75 кВт·год · 63 бл. | 150 кВт·год · 125 бл. | 300 кВт·год · 250 бл. |
| 250 кВт | Водоканал, склад-холодильник | 94 кВт·год · 79 бл. | 188 кВт·год · 157 бл. | 375 кВт·год · 313 бл. |
| 300 кВт | Фармацевтична лінія, корпус лікарні | 112 кВт·год · 94 бл. | 225 кВт·год · 188 бл. | 450 кВт·год · 375 бл. |
| 400 кВт | Металообробний цех, ливарна дільниця | 150 кВт·год · 125 бл. | 300 кВт·год · 250 бл. | 600 кВт·год · 500 бл. |
| 500 кВт | Комбінат, великий комерційний ЦОД | 188 кВт·год · 157 бл. | 375 кВт·год · 313 бл. | 750 кВт·год · 625 бл. |
| 600 кВт | Критична група заводу цілком | 225 кВт·год · 188 бл. | 450 кВт·год · 375 бл. | 900 кВт·год · 750 бл. |
Розрахунок ємності: E = P × t ÷ ККД 0,8 × запас 1,2. Кількість блоків наведена для АКБ 12 В / 100 А·год (1,2 кВт·год). Значення орієнтовні — фінальна конфігурація визначається після заміру профілю навантаження та узгодження глибини розряду.
Потрібна менша потужність?
Онлайн ДБЖ від 1 кВт до 120 кВт — однофазні та трифазні, у стійковому та 19-дюймовому виконанні — представлені на нашому профільному сайті solarprom.com.ua. Там же підбір під серверну шафу, медичний кабінет, касовий вузол чи невелику виробничу дільницю. На BESS.COM.UA залишається промисловий сегмент 60–600 кВт із проєктуванням акумуляторної кімнати.
Акумулятори для ДБЖ: свинець чи LiFePO4
Ми постачаємо промислові ДБЖ в обох виконаннях — зі свинцевими VRLA AGM/GEL і з літій-залізо-фосфатними (LiFePO4) батареями. ДБЖ працює в режимі standby: 99,9 % часу — на підзарядці й лише кілька разів на рік віддає енергію. Саме через цей профіль вибір хімії тут інший, ніж для BESS на peak shaving.
| Параметр | Свинець (VRLA AGM/GEL) | LiFePO4 |
|---|---|---|
| CAPEX ($/кВт*год) | $120-180 | $280-400 |
| Циклічний ресурс | 300-500 циклів | 3000-6000 циклів |
| Реальне навантаження в ДБЖ | 5-20 циклів/рік — ресурсу вистачає | 5-20 циклів/рік — надлишковий ресурс |
| Термін служби (standby) | 5-12 років (GEL до 15) | 15-20 років |
| BMS складність | Не потрібна — проста зарядка | Обов'язкова, cell balancing |
| Сумісність з існуючою інфраструктурою | Повна — стандарт 30+ років | Може потребувати нового зарядного |
| Вага / Площа | Важчі, більший footprint | Легші, компактніші |
| Утилізація | 99% recyclable, розвинена мережа | Складніша утилізація |
Коли що обирати
Свинець (VRLA AGM/GEL) — базовий вибір для класичного standby: нижчий CAPEX, проста зарядка без BMS, ресурсу з запасом вистачає на 5–20 циклів на рік. LiFePO4 обираємо, коли критична площа акумуляторної кімнати (банк у 2,5–3 рази компактніший за тієї ж ємності), коли потрібен ресурс 15–20 років без заміни, коли температура в приміщенні стабільно вища за 25 °C, або коли той самий накопичувач має ще й зрізати пікові навантаження. Рішення приймаємо за TCO на 10 років, а не за ціною закупівлі.
Калькулятор автономії
Орієнтовний розрахунок кількості АКБ блоків, площі кімнати та бюджету
Результат
* Орієнтовний розрахунок. Точна вартість після обстеження об'єкту та вибору виробника АКБ. Враховано коефіцієнт розряду 0.8 та запас 20%.
Сфери застосування
Лікарні та медицина
Операційні блоки, відділення реанімації та інтенсивної терапії, лабораторне обладнання, апарати ШВЛ, томографи, системи життєзабезпечення.
Виробничі лінії
Екструзійні лінії, фармацевтичне виробництво, хімічні реактори, харчова промисловість, скляне виробництво, поліграфія.
Дата-центри та телеком
Серверні кімнати, комутаційні вузли, базові станції мобільного зв'язку, активне мережеве обладнання, системи зберігання даних.
Критична інфраструктура
Водоканали та насосні станції, газорозподільні пункти, аеропорти та залізниця, системи безпеки та відеоспостереження, диспетчерські.
