ДБЖ для лікарень та критичної інфраструктури:
Вимоги, стандарти, рішення

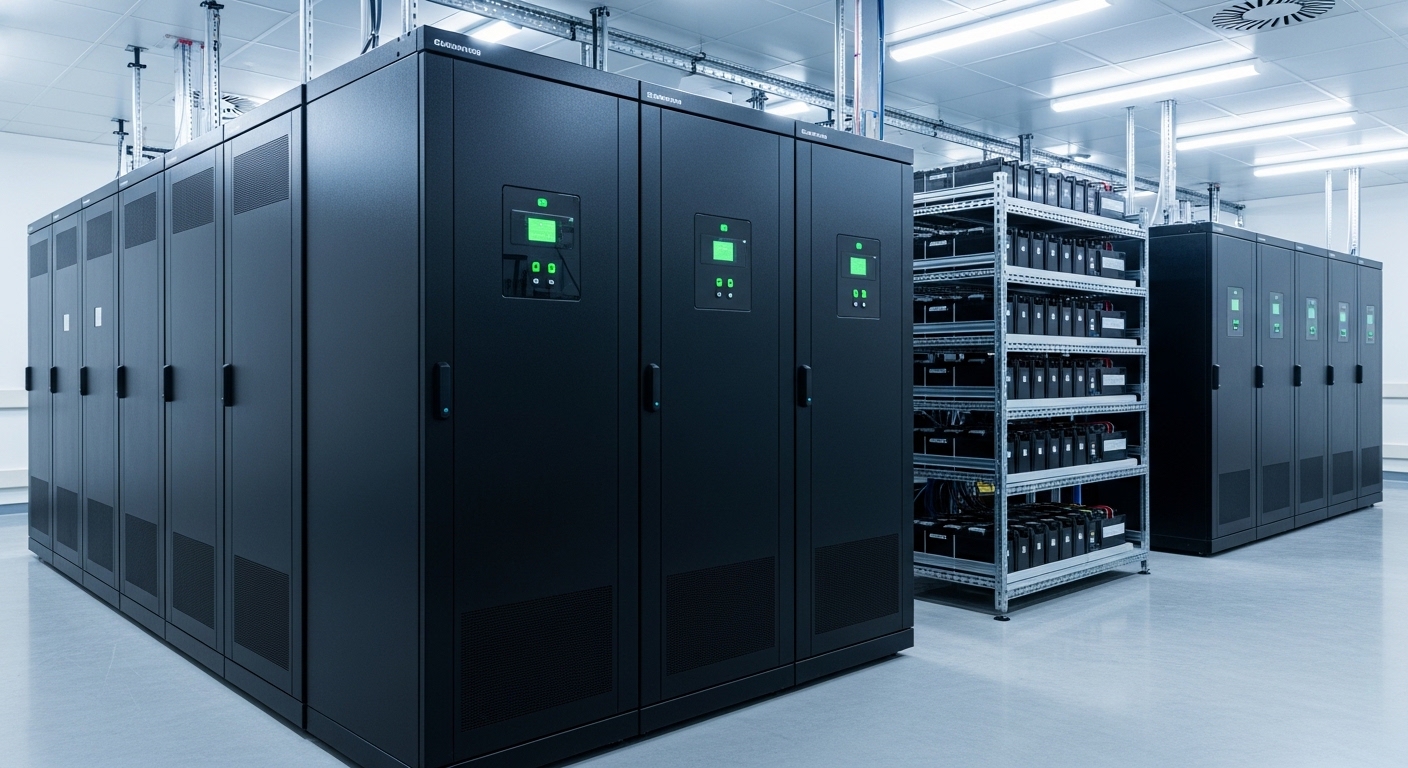

Кожна секунда без електроенергії в лікарні, на виробництві чи в дата-центрі -- це не просто незручність, а пряма загроза життю людей, втрата продукції або критичних даних. В умовах систематичних блекаутів в Україні, ракетних атак на енергетичну інфраструктуру та нестабільності мережі промислові джерела безперебійного живлення (ДБЖ/UPS) перестали бути опцією -- вони стали обов'язковим елементом інженерної системи будь-якого критичного об'єкту.

Чому генератора недостатньо?

Багато підприємств покладаються виключно на дизельні генератори (ДГУ) як джерело резервного живлення. Це критична помилка для об'єктів з чутливим обладнанням. Дизельний генератор потребує 15-30 секунд для запуску та виходу на робочий режим. Для операційної палати, томографа, сервера бази даних або лінії безперервного лиття -- ці 15-30 секунд можуть бути катастрофічними.

ДБЖ (UPS) класу Online Double Conversion забезпечує нульовий час перемикання -- навантаження постійно живиться від інвертора, а мережа лише заряджає батареї. При зникненні мережевої напруги навантаження навіть "не помічає" переходу на акумулятори. Це принципова різниця між "резервним живленням" та "безперебійним живленням".

"В реанімації апарат ШВЛ не може зупинитися навіть на 100 мілісекунд. Генератор запускається за 20 секунд -- це 200 разів більше допустимого. Тільки UPS Online Double Conversion гарантує безперервність." -- Головний інженер, BESS Ukraine.

Топології ДБЖ: яку обрати?

Існує три основні топології промислових ДБЖ. Вибір залежить від критичності навантаження, бюджету та вимог до якості електроенергії.

Для критичної інфраструктури єдиний прийнятний вибір -- Online Double Conversion. Ця топологія забезпечує подвійне перетворення енергії: вхідна змінна напруга перетворюється на постійну (випрямляч), а потім знову на змінну (інвертор). Навантаження завжди живиться від інвертора, що гарантує ідеальну синусоїду без будь-яких збурень мережі.

Стандарти ДСТУ для медичних закладів

Проєктування систем безперебійного живлення для медичних закладів в Україні регулюється низкою стандартів, які визначають вимоги до надійності, часу автономії та архітектури системи:

• ДСТУ IEC 62040-1: Загальні вимоги безпеки до ДБЖ. Визначає класифікацію, маркування, захист від ураження електричним струмом та пожежну безпеку ДБЖ.
• ДСТУ IEC 62040-3: Методи визначення характеристик та вимоги до випробувань. Класифікація VFI (Voltage and Frequency Independent) відповідає топології Online Double Conversion.
• ДСТУ IEC 60364-7-710: Електроустановки у медичних приміщеннях. Визначає три групи приміщень (0, 1, 2) за ступенем ризику та відповідні вимоги до часу перемикання.
• ДБН В.2.5-28: Природне і штучне освітлення. Визначає вимоги до аварійного освітлення, яке також живиться від ДБЖ.
• ДСТУ EN 50171: Центральні системи електропостачання. Визначає вимоги до автономії та надійності систем для евакуаційного освітлення та критичних систем.

Згідно з ДСТУ IEC 60364-7-710, для приміщень групи 2 (операційні, реанімації, палати інтенсивної терапії) час перемикання на резервне джерело не повинен перевищувати 0.5 секунди, а для систем життєзабезпечення -- 0 секунд (безперервне живлення). Це означає, що ДБЖ Online Double Conversion є обов'язковим для таких приміщень.

Сценарії використання промислових ДБЖ

Порівняння технологій ДБЖ за ключовими параметрами

Надійність, вартість та ефективність

Розрахунок часу автономії

Час автономії ДБЖ залежить від трьох ключових параметрів: ємності батарейного модуля (кВт*год), потужності навантаження (кВт) та ККД інвертора. Базова формула розрахунку:

T (хвилин) = (E_бат * ККД * DOD) / P_навантаження * 60

Де: E_бат -- ємність батарейного банку (кВт*год), ККД -- коефіцієнт корисної дії інвертора (0.90-0.96), DOD -- глибина розряду (0.8 для LiFePO4, 0.5 для свинцевих AGM), P_навантаження -- активне навантаження (кВт).

Приклад: Лікарня з критичним навантаженням 200 кВт потребує 30 хвилин автономії до запуску ДГУ. Батарейний банк LiFePO4: E = (200 * 0.5) / (0.93 * 0.8) = 134 кВт*год. Для свинцевих AGM: E = (200 * 0.5) / (0.93 * 0.5) = 215 кВт*год -- на 60% більше при значно більшій вазі та меншому ресурсі.

Для медичних закладів рекомендується закладати запас 20-30% до розрахункової ємності для компенсації старіння батарей, температурних факторів та можливого зростання навантаження.

Інтеграція ДБЖ з BESS та дизель-генераторами

Сучасна архітектура безперебійного живлення критичного об'єкту -- це трирівнева система, де кожен рівень виконує свою роль:

• Перший рівень -- ДБЖ (UPS): Миттєве перемикання (0 мс), стабілізація напруги та частоти, захист від імпульсних перенавантажень. Автономія: 5-30 хвилин. Забезпечує "міст" до запуску ДГУ та фільтрацію якості електроенергії.
• Другий рівень -- BESS (акумуляторна система): Розширена автономія (1-8 годин), peak shaving, участь у тарифному арбітражі. BESS може живити ДБЖ або працювати паралельно, забезпечуючи тривалу автономію без палива.
• Третій рівень -- ДГУ (дизель-генератор): Необмежена автономія (поки є паливо). Запуск через 15-30 секунд. Забезпечує довготривале живлення при тривалих блекаутах. ДГУ заряджає батареї ДБЖ та BESS під час роботи.

Така трирівнева архітектура забезпечує 99.999% доступності (менше 5 хвилин простою на рік) та дозволяє оптимізувати витрати на паливо -- BESS перебирає на себе короткі відключення (до декількох годин), а ДГУ запускається лише при тривалих блекаутах.

Висновки та рекомендації

Для критичної інфраструктури в Україні вибір промислового ДБЖ -- це не питання комфорту, а питання безпеки та відповідності нормативним вимогам. Основні рекомендації від інженерного департаменту BESS Ukraine:

• Обирайте лише Online Double Conversion для медичних закладів, ЦОД та виробництв з безперервним циклом. Час перемикання 0 мс -- єдиний прийнятний варіант для критичних навантажень.
• Розраховуйте автономію з запасом 30% та враховуйте старіння батарей. Для лікарень мінімум -- 30 хвилин до запуску ДГУ.
• Інтегруйте ДБЖ з BESS для розширеної автономії без палива. LiFePO4 батареї забезпечують 6000+ циклів та 10+ років служби.
• Проєктуйте з N+1 резервуванням -- один додатковий модуль ДБЖ для забезпечення безперервності при відмові основного модуля або під час технічного обслуговування.

Потрібен розрахунок системи безперебійного живлення для вашого об'єкту? Наші інженери підготують техніко-економічне обґрунтування за 48 годин.

Часті запитання про промислові ДБЖ

Яка різниця між ДБЖ (UPS) та BESS?

ДБЖ (UPS) -- це пристрій, призначений для миттєвого (0 мс) перемикання навантаження на батарею при зникненні мережевої напруги. Його основна функція -- забезпечити "міст" тривалістю 5-30 хвилин до запуску дизель-генератора та стабілізувати якість електроенергії (напругу, частоту, форму синусоїди). BESS (Battery Energy Storage System) -- це більш потужна акумуляторна система (зазвичай від 30 кВт*год до декількох МВт*год), яка забезпечує тривалу автономію (1-8+ годин), участь у тарифному арбітражі, peak shaving та інші функції управління енергією. В сучасних проєктах ДБЖ та BESS часто працюють як єдина інтегрована система.

Скільки коштує промисловий ДБЖ на 200 кВт для лікарні?

Вартість промислового ДБЖ Online Double Conversion потужністю 200 кВА/кВт "під ключ" (модуль ДБЖ + батарейний банк LiFePO4 на 30 хвилин автономії + шафа + монтаж + пуско-налагодження) орієнтовно складає $80 000 - $140 000 залежно від виробника (Eaton, ABB, Schneider Electric, Huawei), конфігурації батарей та вимог до резервування. Для свинцевих батарей вартість нижча на 15-20%, але TCO (Total Cost of Ownership) за 10 років вища через коротший ресурс та вищі витрати на обслуговування. Зверніться до наших інженерів для індивідуального розрахунку.

Чи обов'язковий ДБЖ для медичних закладів за українським законодавством?

Так, згідно з ДСТУ IEC 60364-7-710 (Електроустановки у медичних приміщеннях), для приміщень групи 2 (операційні, реанімації, палати інтенсивної терапії) обов'язкове безперервне живлення (час перемикання 0 с) для систем життєзабезпечення та не більше 0.5 секунди для іншого критичного обладнання. Це означає, що ДБЖ класу Online Double Conversion (VFI за класифікацією IEC 62040-3) є обов'язковим для цих категорій приміщень. Крім того, ДБН В.2.2-10 (Заклади охорони здоров'я) визначає вимоги до резервного електропостачання як обов'язкову умову для отримання ліцензії на медичну діяльність.

Які батареї краще для ДБЖ: LiFePO4 чи свинцеві AGM?

Для нових проєктів ми однозначно рекомендуємо LiFePO4 (літій-залізо-фосфат). Порівняння: ресурс LiFePO4 -- 3000-6000 циклів проти 300-500 у AGM; термін служби -- 10-15 років проти 3-5; вага при 100 кВт*год -- 550-700 кг проти 2000-3300 кг; DOD (глибина розряду) -- 80-90% проти 50%; час заряду -- 1-2 години проти 6-10 годин. Єдина перевага AGM -- нижча початкова вартість (на 15-25%), але з урахуванням TCO за 10 років LiFePO4 виграє на 40-60%. Для лікарень критично важливий швидкий заряд LiFePO4 -- після короткого блекауту батарея відновлює повну ємність за 1-2 години і готова до наступного відключення.
