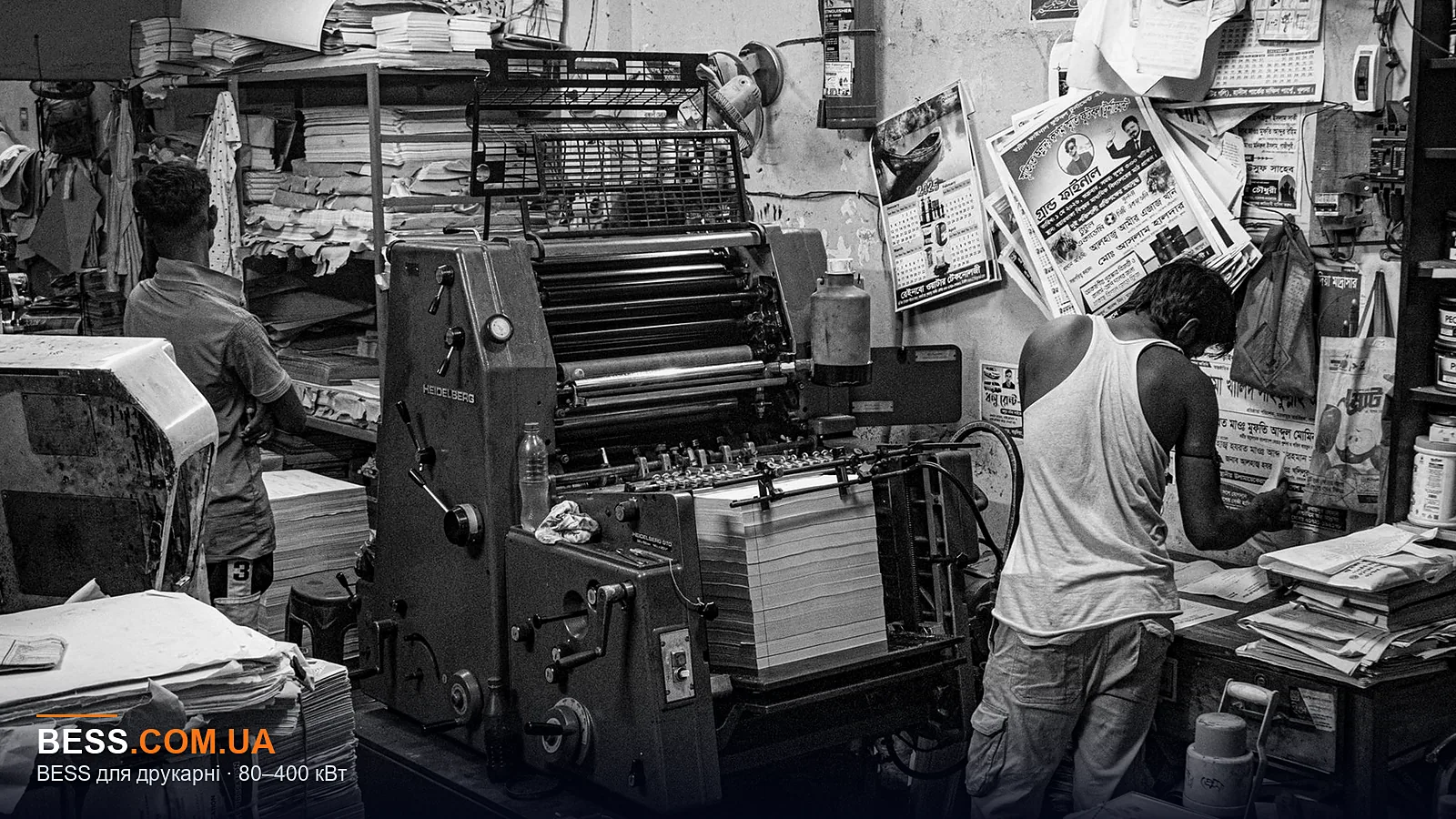

Накопичувач енергії для друкарні: збережіть приводку і гроші

Фізика проблеми: чому офсет чутливий до якості напруги

Офсетна машина — це синхронний механізм: приводка тримається за рахунок фазової синхронізації двигунів. Якщо напруга просідає на 10-15% навіть на 20-50 мс, двигуни роз'їжджаються, і аркуш друкується зі зсувом. Відновлення приводки — 10-30 хвилин простою, плюс брак тиражу.

Рулонні машини ще гірші: обрив паперу при ривку натягу через провал напруги — це втрата рулону і зупинка на 1-2 години. У піковий сезон це може коштувати сотні тисяч гривень.

Структура рахунку за електроенергію: де зникають гроші

Рахунок друкарні складається з чотирьох частин: плата за спожиту енергію (тариф за кВт·год), плата за заявлену потужність (кВт), плата за перевищення договірної потужності (штрафні коефіцієнти до 2-3 разів), і плата за реактивну енергію (якщо коефіцієнт потужності нижче норми).

BESS закриває два компоненти: згладжує піки споживання (зменшує заявлену потужність) і підтримує напругу/частоту при провалах (усуває штраф за перевищення і брак). Окупність вважається за сумою цих трьох ефектів: економія на потужності, штрафах і браку.

Методика підбору потужності та ємності

Для друкарні 80-400 кВт потрібен індивідуальний розрахунок, але є орієнтири: потужність інвертора — 30-50% від сумарної потужності найбільш чутливого обладнання (офсетні машини, різаки, фальцювальні лінії). Ємність — 1-2 години автономії для завершення циклу друку і безаварійної зупинки.

Приклад: друкарня з навантаженням 200 кВт, офсетна машина 90 кВт. Інвертор 100 кВт, батарея 150-200 кВт·год. Якщо потрібен повний резерв цеху на 2 години — ємність 400 кВт·год.

Точний розрахунок робиться за графіком навантаження (знятим протягом 1-2 тижнів) та аналізом якості напруги. Без цього цифри будуть грубими.

Що буде, якщо підібрати неправильно

Недобір потужності: інвертор не витягне пускові струми офсетної машини — BESS відключиться, і ви отримаєте той самий брак, але вже з власною системою. Перебір ємності: переплата 20-40% за батарею, яка не окупиться за життєвий цикл.

Недостатній час перемикання (більше 20 мс) — приводка все одно зіб'ється. Ми використовуємо інвертори з IGBT-модулями і часом перемикання 10-15 мс.

Вихідні дані для інженера

Щоб розрахувати BESS під вашу друкарню, нам потрібні: графік навантаження за 1-2 тижні (знятий реєстратором або дані лічильника), рахунки за електроенергію за 6-12 місяців, однолінійна схема електропостачання (або фото щитової), перелік чутливого обладнання з потужностями і режимами роботи.

Якщо графіка немає — поставимо тимчасовий реєстратор якості напруги на 2 тижні. Це безкоштовно при укладанні договору.
