Накопичувач енергії для тваринницького комплексу: фізика проблеми та правильний розрахунок

Чому саме BESS, а не дизель-генератор або ДБЖ?

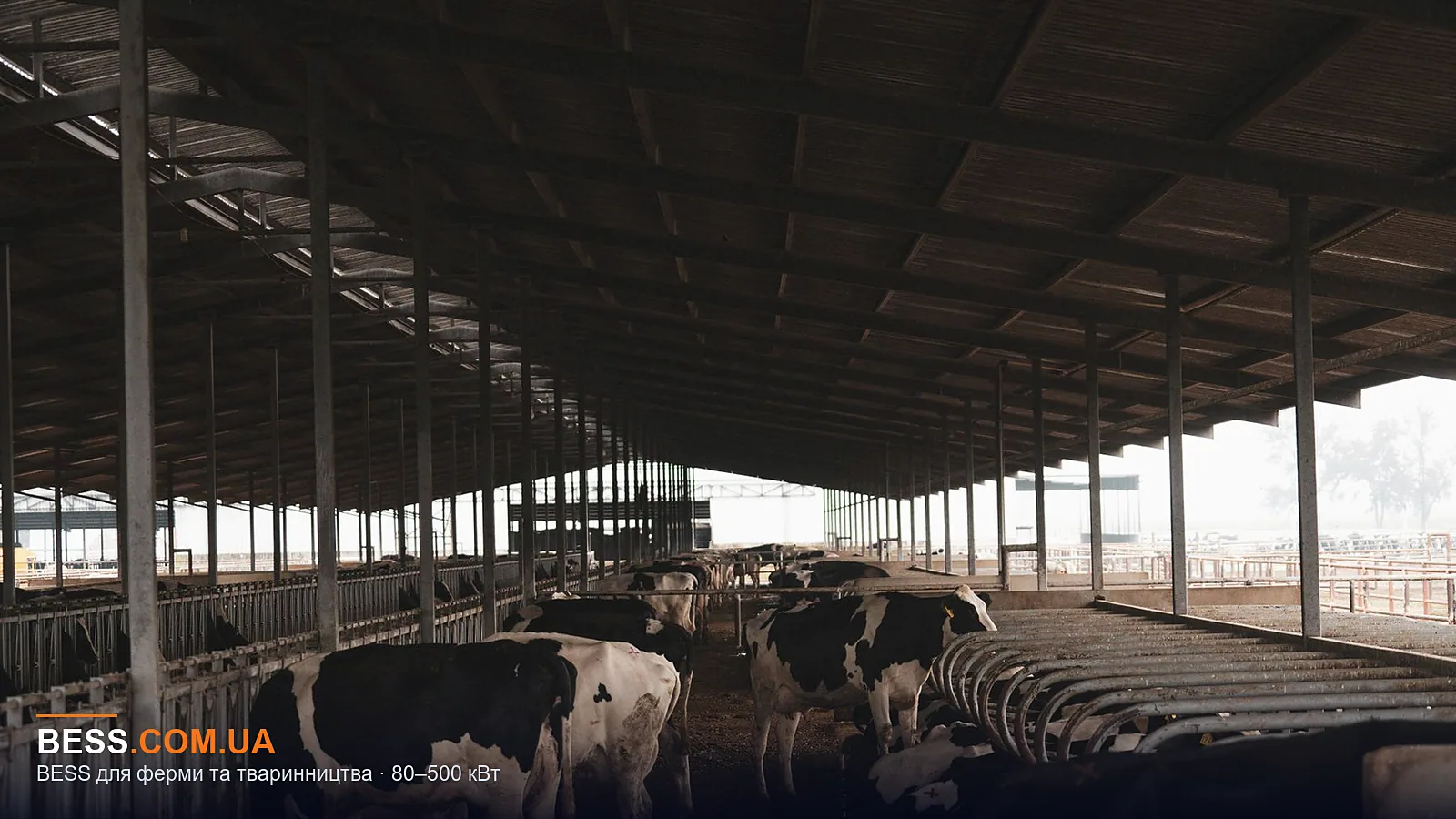

Почнемо з фізики. Тваринницький комплекс з типовим діапазоном потужності 80–500 кВт має три критичні групи навантаження: вентиляція (витяжні вентилятори, зазвичай трифазні двигуни), доїльні апарати (вакуумні насоси, частотні перетворювачі, керуюча електроніка) та системи напування (насоси, клапани, датчики). Перші секунди після відключення мережі визначають успіх: електроніка керування доїнням чутлива до перепадів напруги, а двигуни вентиляції при повторному включенні створюють пускові струми, які можуть в 5-7 разів перевищувати номінальний струм.

Дизель-генератор не встигає запуститися миттєво: типовий час від сигналу до прийняття навантаження — 15-30 секунд. Для електроніки це вічність. ДБЖ (Джерело безперебійного живлення) зазвичай розрахований на 10-30 хвилин роботи, і для потужності 100 кВт це буде коштувати дорого, але головне — він не забезпечить тривалу автономію, яка потрібна при тривалих відключеннях. BESS — це акумуляторна батарея з інвертором, яка перемикається на навантаження за мілісекунди (типово до 20 мс) і може тримати години. Але й вона не панацея: якщо відключення тривають по 8 годин щодня, потрібна велика ємність, що подорожчає проєкт.

Порівняємо альтернативи. Збільшення заявленої потужності — це просто більший ліміт від мережі, але він не рятує від аварійних відключень. Дизель-генератор доречний там, де немає обмежень за часом запуску (наприклад, для обігріву, де допустима пауза), і де паливо доступне за ціною. ДБЖ — для коротких перерв до 30 хв, але в тваринництві такі перерви рідкісні. BESS виправданий, коли потрібна миттєва безперебійність і можливість тримати навантаження від 1 до 4 годин, що покриває більшість аварій. Для більш тривалих відключень оптимальне гібридне рішення: BESS + дизель-генератор, де BESS закриває паузу запуску, а генератор бере на себе після прогріву.

Методика підбору потужності та ємності для ферми

Підбір починається з аналізу графіка навантаження. Нам потрібен погодинний профіль споживання за типовий робочий день (бажано за тиждень) — це можна взяти з лічильника або з даних АСКОЕ. Далі визначаємо критичне навантаження: це сума потужностей вентиляції, доїння, напування та освітлення (мінімальне) на час відключення. Не включаємо обігрів, кондиціонування, якщо вони не критичні.

Потужність BESS (кВт) має бути не меншою за максимальну потужність критичного навантаження, але з запасом на пускові струми. Для двигунів вентиляції запас має бути 1.5-2 кратної потужності на 10-15 секунд. Наприклад, якщо критична потужність 80 кВт, але запускається одразу кілька двигунів, пік може сягнути 150 кВт — отже, інвертор має витримати перевантаження. Ми закладаємо інвертор на 100 кВт, але з функцією перевантаження до 150 кВт на 10 с.

Ємність (кВт·год) визначається часом автономії. Зазвичай для тваринницького комплексу достатньо 1-2 години, щоб пережити більшість аварій. Якщо відключення часті і тривалі, треба більше, але це вже економічне питання. Формула проста: Ємність (кВт·год) = Критична потужність (кВт) × Час автономії (год) / ККД інвертора (0.95). Для комплексу з критичною потужністю 100 кВт і бажаним часом 2 години: 100 × 2 / 0.95 ≈ 210 кВт·год. Беремо стандартний модуль, наприклад, 200 кВт·год.

Додатково враховуємо можливість розширення: якщо планується збільшення поголів'я, краще одразу передбачити запас. Але головне — не завищити ємність, бо це невиправдані капітальні витрати. Ми завжди рекомендуємо провести енергоаудит: подивитися, чи можна знизити критичне навантаження (наприклад, встановити частотні перетворювачі на вентилятори, які зменшують пускові струми).

Що станеться при неправильному підборі?

Помилка номер один — занижена потужність інвертора. Якщо інвертор не потягне пускові струми, він вимкнеться по перевантаженню, і ви отримаєте той самий падіж, що й без резерву. Друга помилка — недостатня ємність: BESS сяде через 40 хвилин замість запланованих 2 годин, і якщо за цей час не дали мережу — знову проблема.

Третя помилка — ігнорування якості електроенергії. Якщо на фермі є частотні перетворювачі, вони створюють вищі гармоніки, які можуть викликати помилкові спрацювання BMS або перегрів акумуляторів. Тому потрібен правильний фільтр і узгодження. Неправильне заземлення або відсутність гальванічної розв'язки може пошкодити обладнання.

Нарешті, при неправильному підборі ви переплачуєте: якщо взяти ємність із запасом у 3 рази, термін окупності зросте з 5 до 12 років. Тому ми не даємо цін без аналізу даних.

Які вихідні дані потрібні інженеру для проєкту?

Щоб зробити точний розрахунок, нам необхідні:

• Графік навантаження (добовий або тижневий) з інтервалом не більше 15 хвилин — з лічильника або АСКОЕ.
• Рахунки за електроенергію за останні 3-6 місяців (для розуміння тарифів і пікових навантажень).
• Однолінійна схема електропостачання об'єкта (з розподільних щитів, з позначенням потужностей груп).
• Список критичних споживачів з потужностями та режимами роботи (вентиляція — постійно, доїння — 2-3 рази на добу по 2 години).
• Інформація про частоту відключень (статистика за рік) та їх тривалість.

Без цих даних будь-яка цифра буде грубою оцінкою. Наприклад, якщо ви скажете "у нас 100 кВт", але реально пік навантаження 150 кВт, ми недорахуємо потужність. Тому ми завжди починаємо з аудиту.

Як ми працюємо: від аудиту до сервісу

Ми — інженерна група BESS Ukraine Engineering Group, EPC-підрядник повного циклу. Починаємо з виїзду на об'єкт: збираємо дані, уточнюємо графіки навантаження, перевіряємо стан мережі. Потім готуємо техніко-економічне обґрунтування (ТЕО) з розрахунком окупності, враховуючи економію на платі за приєднання (якщо ви зменшуєте заявлену потужність) та уникнення втрат від падежу.

Проєктуємо систему під ваші параметри: підбираємо комірки LiFePO4 від Tier-1 виробників (CATL та інші), рідинне охолодження, BMS, EMS/SCADA. Шафи IP55/C4 для вулиці, або контейнери 20/40 ft, якщо потужності великі. Монтуємо, налагоджуємо, навчаємо персонал. Після запуску — сервісний контракт: дистанційний моніторинг, планові ТО, швидка заміна компонентів.

Ми працюємо з промисловими об'єктами від 50 кВт до 5 МВт. Побутові системи не робимо — це до наших партнерів SolarProm.com.ua. Звертайтесь: Київ, 044 339-50-20, engineering@bess.com.ua.
