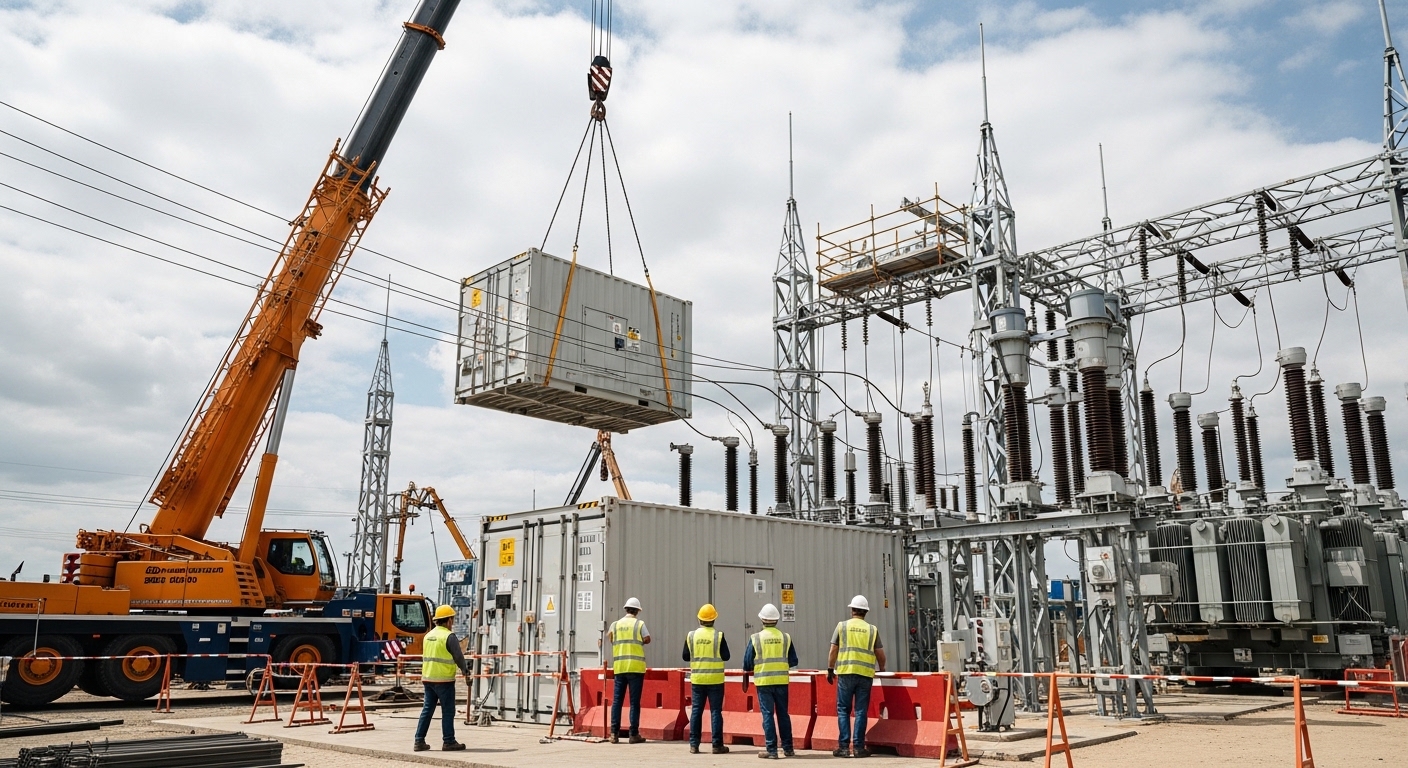

Інтеграція BESS у промислову електромережу:
від аудиту до пуску

Інтеграція батарейної системи накопичення енергії (BESS) у промислову електромережу підприємства -- це інженерний процес, який вимагає системного підходу. Від якості інтеграції залежить надійність, ефективність та безпека всієї системи. У цій статті ми детально розглядаємо 6 етапів -- від енергоаудиту до пусконалагодження -- з технічними вимогами для різних класів напруги та порівнянням архітектур підключення.

"Правильна інтеграція BESS -- це 80% успіху проєкту. Навіть найкращі батареї не працюватимуть ефективно, якщо допущені помилки в проєктуванні захистів, кабельних трас або налаштуванні EMS." -- Lead Engineer, BESS Ukraine.

6 етапів інтеграції BESS: покрокова карта

Процес інтеграції BESS у промислову електромережу складається з шести послідовних етапів. Кожен етап має чіткі вхідні дані, результати та критерії завершення. Нижче наведено повну карту процесу.

Етап 1: Енергоаудит та аналіз профілю навантаження

Енергоаудит -- фундамент будь-якого проєкту BESS. Без детального розуміння профілю навантаження підприємства неможливо правильно підібрати потужність та ємність батарейної системи. Наші інженери встановлюють аналізатор якості електромережі (Hioki, Fluke або Chauvin Arnoux) на вводі підприємства на 7-14 днів для збору даних.

Що аналізується під час аудиту

• Профіль активної потужності (P): Графік споживання за добу, тиждень та місяць. Ідентифікація пікових годин та базового навантаження. Визначення максимальної потужності (Pmax) та середньої (Pavg).
• Реактивна потужність (Q): Аналіз cos(phi) та необхідність компенсації реактивної потужності. BESS з 4-квадрантним інвертором може компенсувати Q без додаткових конденсаторних установок.
• Якість електроенергії: THD (Total Harmonic Distortion), провали та стрибки напруги, частота відключень та їх тривалість.
• Тарифна структура: Аналіз поточного тарифного плану, наявність зонного обліку, штрафів за перевищення договірної потужності та cos(phi) менше 0.9.
• Існуюча інфраструктура: Стан трансформаторної підстанції, вільні автоматичні вимикачі, наявність місця для розміщення BESS, стан заземлення.

Визначення оптимальної потужності BESS

На основі даних аудиту розраховується оптимальне співвідношення потужності (кВт) та ємності (кВт*год) BESS. Загальне правило: потужність BESS = Pmax - Pдоговірна (для peak shaving), ємність = потужність x 2 години (для типового C/2 режиму розряду). Однак точний розрахунок враховує десятки параметрів та виконується у спеціалізованому програмному забезпеченні.

Етап 2: Технічні умови (ТУ) від оператора мережі

Для підключення BESS до промислової мережі необхідно отримати технічні умови (ТУ) від місцевого оператора системи розподілу (ОСР). В Україні це регулюється Кодексом системи розподілу (КСР) та Правилами приєднання. Для BESS, що працює виключно "за лічильником" (behind-the-meter) без видачі в мережу, процедура спрощена.

Ключові вимоги ТУ для BESS

• Точка приєднання: Визначення точки підключення BESS до існуючої електроустановки підприємства (шини 0.4 кВ, осередок 6/10 кВ)
• Захист від зворотної генерації: Встановлення реле зворотної потужності (reverse power relay) для запобігання видачі енергії в мережу ОСР, якщо це не передбачено договором
• Релейний захист: Координація уставок захистів BESS з існуючими захистами підстанції та ОСР
• Протиаварійна автоматика: Вимоги до автоматичного відключення BESS при зникненні напруги в мережі (anti-islanding protection)
• Облік електроенергії: Встановлення додаткового лічильника на BESS (при необхідності)

Етап 3: Інженерне проєктування

Проєктна документація включає однолінійну схему електричних з'єднань, план розташування обладнання, кабельний журнал, схему заземлення та блискавкозахисту, алгоритми управління EMS та уставки релейного захисту. Проєктування виконується відповідно до ПУЕ (Правила улаштування електроустановок), ДСТУ IEC 62933 (системи зберігання енергії) та IEEE 1547 (підключення розподілених енергоресурсів).

Ключові компоненти однолінійної схеми

• Батарейний модуль (Battery Rack): LiFePO4 комірки, зібрані у стійки з вбудованою BMS (Battery Management System) для балансування, захисту від перезаряду/переряду та температурного моніторингу
• PCS (Power Conversion System): Двонаправлений інвертор, який конвертує DC від батарей в AC для мережі та навпаки. Обирається за потужністю (кВА), напругою (380/400 В або 6/10/35 кВ через трансформатор) та типом охолодження
• Трансформатор підвищення (за потреби): Для підключення до мережі 6/10/35 кВ потрібен підвищувальний трансформатор 0.4/6 кВ або 0.4/10 кВ
• Комутаційне обладнання: Автоматичні вимикачі, контактори, роз'єднувачі, АВР (автоматичне введення резерву)
• EMS (Energy Management System): Контролер, який управляє режимами роботи BESS: peak shaving, backup, арбітраж, компенсація реактивної потужності
• Система моніторингу: SCADA інтерфейс, віддалений доступ через хмарну платформу, алерти на email/Telegram

AC-coupling vs DC-coupling: порівняння архітектур

Вибір архітектури підключення BESS -- одне з ключових проєктних рішень. Існують дві основні архітектури: AC-coupling (підключення на стороні змінного струму) та DC-coupling (підключення на стороні постійного струму). Кожна має свої переваги.

Етап 4: Поставка обладнання та логістика

Поставка обладнання -- критичний етап, що визначає загальний термін реалізації проєкту. BESS Ukraine підтримує складський запас стандартних конфігурацій (50-500 кВт) для оперативної поставки. Для нестандартних проєктів або великих потужностей (1+ МВт) обладнання замовляється безпосередньо у виробника з доставкою через морський порт Одеса або залізничним транспортом через Польщу.

Комплект поставки типової BESS

• Батарейні модулі: LiFePO4 стійки з вбудованою BMS, упаковані на піддонах. Кожен модуль тестується на заводі (SOH, внутрішній опір, баланс комірок)
• PCS (інвертор): Гібридний двонаправлений інвертор у захисному корпусі IP65. Поставляється з комплектом DC та AC кабелів
• Шафа управління: EMS контролер, автоматичні вимикачі, контактори, лічильники, роз'єднувачі, шини заземлення
• Кабельна продукція: Силові кабелі (DC та AC), кабелі управління (RS485/CAN/Ethernet), кабелі заземлення
• Допоміжне обладнання: Система вентиляції/кондиціонування (для закритих приміщень), датчики температури, пожежна сигналізація

Етап 5: Монтаж та кабелювання

Монтаж BESS виконується сертифікованою бригадою електромонтажників з допуском до робіт на електроустановках до 1000 В (або вище, залежно від класу напруги). Всі роботи виконуються згідно ПУЕ, ДБН та проєктної документації.

Послідовність монтажних робіт

• Підготовка площадки: Вирівнювання підлоги/фундаменту, монтаж кабельних лотків та каналів, встановлення заземлюючого контуру (опір не більше 4 Ом)
• Встановлення батарейних стійок: Розміщення та кріплення батарейних рекових стійок, підключення міжмодульних DC-кабелів, з'єднання BMS шин даних (CAN/RS485)
• Монтаж PCS (інвертора): Встановлення на стіну або підлогу, підключення DC-вводу від батарей, AC-вводу до розподільчої шафи, комунікаційних кабелів до EMS
• Комутаційна шафа: Монтаж автоматичних вимикачів, АВР, лічильників, реле захисту. Підключення до існуючого ВРП (вступно-розподільного пристрою) підприємства
• Кабелювання: Прокладка силових кабелів (переріз розраховується за допустимим нагрівом та падінням напруги не більше 2%), кабелів управління та заземлення
• Система безпеки: Монтаж датчиків температури, детекторів диму, вентиляції/кондиціонування, аварійної кнопки відключення (E-Stop)

Етап 6: Пусконалагодження та здача в експлуатацію

Пусконалагодження -- фінальний та найбільш відповідальний етап. Він включає перевірку всіх з'єднань, тестування захистів, калібрування EMS та проведення серії тестових циклів заряду-розряду. Тільки після успішного проходження всіх тестів система передається замовнику з оформленням акту введення в експлуатацію.

Протокол пусконалагодження

• Візуальний огляд: Перевірка затяжки всіх болтових з'єднань (динамометричним ключем), відсутність пошкоджень ізоляції, правильність маркування
• Вимірювання ізоляції: Опір ізоляції DC-ланцюгів (мегаомметром 1000 В) -- не менше 1 МОм. AC-ланцюгів -- згідно ПУЕ
• Тест захистів: Перевірка спрацювання захистів від перевантаження, короткого замикання, перенапруги, зниження напруги, anti-islanding
• Першій заряд: Повільний заряд (0.2C) до 100% SOC з моніторингом температури кожної комірки. Перевірка балансування BMS
• Тестові цикли: 3-5 повних циклів заряд-розряд з вимірюванням round-trip efficiency (має бути не менше 85%)
• Тест режимів EMS: Перевірка peak shaving, backup (імітація відключення мережі), арбітраж тарифів, компенсація реактивної потужності
• Навчання персоналу: Інструктаж операторів замовника з експлуатації, моніторингу та базового обслуговування BESS

Технічні вимоги за класами напруги

Вибір класу напруги для підключення BESS залежить від потужності системи та існуючої інфраструктури підприємства. Нижче наведено технічні вимоги для кожного класу.

Розподіл тривалості за етапами (типовий проєкт 0.4 кВ)

Висновки

Інтеграція BESS у промислову електромережу -- це чітко структурований процес з передбачуваними термінами та результатами. Для типового проєкту на 0.4 кВ весь процес від аудиту до пуску займає 4-8 тижнів. Для більш складних проєктів з підключенням до мереж 6-35 кВ -- до 12-20 тижнів. Ключ до успіху -- якісний енергоаудит на першому етапі та досвідчена інженерна команда, яка координує всі етапи.

Готові розпочати інтеграцію BESS на вашому підприємстві? Натисніть кнопку нижче або зверніться до нашого AI-асистента у правому нижньому куті екрану.

Часті запитання про інтеграцію BESS

Чи потрібен дозвіл на встановлення BESS на підприємстві?

Для BESS, що працює "за лічильником" (behind-the-meter) без видачі енергії в мережу, окремого дозволу НКРЕКП не потрібно. Необхідно: 1) Повідомити оператора системи розподілу (ОСР) та отримати технічні умови, якщо BESS змінює параметри електроустановки. 2) Оновити проєктну документацію електроустановки підприємства. 3) Для BESS потужністю понад 150 кВт -- пройти процедуру реєстрації в реєстрі розосереджених електроустановок. Для BESS з можливістю видачі в мережу (grid-export) потрібна ліцензія на виробництво електроенергії та відповідний договір з ОСР.

Чи можна інтегрувати BESS без зупинки виробництва?

Так, у більшості випадків інтеграція BESS виконується без зупинки основного виробництва. Монтаж батарейних модулів, PCS та шафи управління виконується окремо від існуючої електромережі. Єдиний момент, коли потрібна коротка зупинка -- це фінальне підключення до існуючого ВРП (вступно-розподільного пристрою). Ця операція зазвичай займає 2-4 години та планується на вихідний день або нічну зміну. Для підприємств з безперервним циклом ми пропонуємо схему з тимчасовим живленням від ДГУ на час перемикання.

Які вимоги до приміщення для розміщення BESS?

Для indoor розміщення BESS: 1) Сухе приміщення з вентиляцією (мінімум 5-кратний повітрообмін на годину). 2) Температура: +5..+35 C (для LiFePO4 без додаткового кондиціонування). 3) Підлога з несучою здатністю від 500 кг/м2 (батарейні стійки важкі). 4) Мінімальна відстань від стін -- 800 мм для обслуговування. 5) Пожежна сигналізація та система автоматичного пожежогасіння (для систем понад 100 кВт*год). Альтернатива -- контейнерне виконання BESS (IP65), яке встановлюється на вулиці на підготованому фундаменті. Контейнерне рішення має вбудовану вентиляцію, кондиціонування та пожежну систему.

Скільки коштує інтеграція BESS "під ключ"?

Вартість інтеграції (без вартості самого обладнання BESS) складає 15-25% від загальної вартості проєкту. Для типової BESS 100 кВт / 200 кВт*год це ₴200-400 тис. За рівнями напруги: підключення до 0.4 кВ -- найдешевше, підключення до 6/10 кВ -- дорожче на 30-50% (потрібен трансформатор, вакуумні вимикачі, складніший релейний захист), підключення до 35 кВ -- найдорожче, підходить лише для великих проєктів від 5 МВт. У вартість інтеграції входить: проєктування, монтаж, кабелювання, пусконалагодження, навчання персоналу та гарантія 5 років на монтажні роботи.
