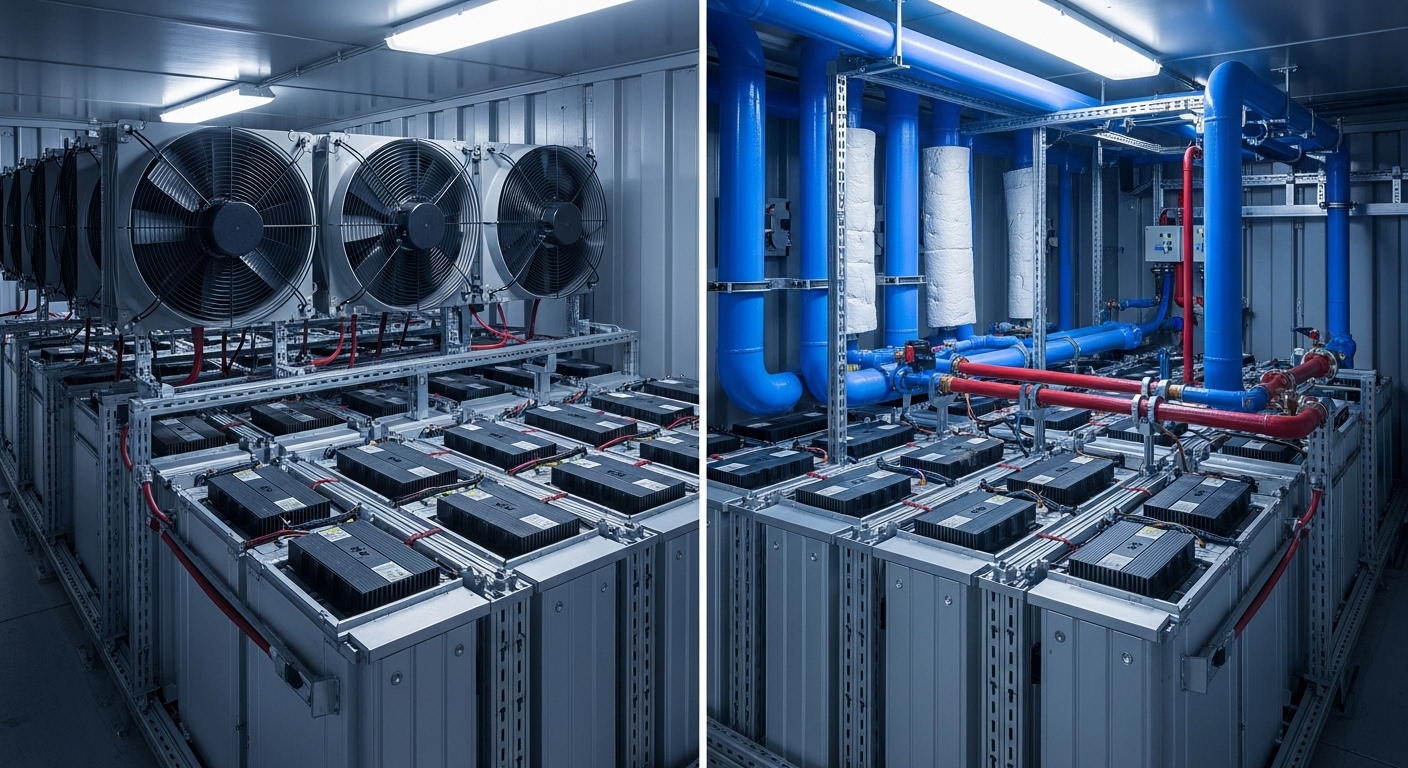

Liquid Cooling vs Air Cooling для BESS:
Що обрати для промислового об'єкту?

Температурний режим -- це головний фактор, що визначає реальний термін служби батарей у промисловій BESS. Різниця між правильно охолодженою системою та системою без належного термоменеджменту -- це різниця між 15 роками безвідмовної роботи та заміною модулів вже через 5-7 років. У цій статті ми детально розглянемо два основних підходи до охолодження BESS: повітряне (Air Cooling) та рідинне (Liquid Cooling), і допоможемо визначити, який з них оптимальний для вашого проєкту.

Чому температура критична для LFP батарей?

LiFePO4 комірки мають робочий діапазон -20 C .. +55 C, але оптимальна температура для максимального ресурсу -- вузький коридор 15-35 C. Кожен градус вище 35 C прискорює хімічну деградацію катоду та електроліту. За правилом Арреніуса, підвищення робочої температури на 10 C скорочує термін служби батареї приблизно вдвічі.

Але проблема не лише у середній температурі. Критичним параметром є температурний градієнт (deltaT) -- різниця температур між найгарячішою та найхолоднішою коміркою в модулі. Великий deltaT означає, що комірки деградують з різною швидкістю, що призводить до дисбалансу ємності, перенавантаження BMS та передчасного виходу з ладу найслабших комірок.

"Ми бачимо це на реальних проєктах: система з повітряним охолодженням на 500 кВт*год у неопалюваному цеху втрачає 3-5% ємності на рік через нерівномірний нагрів. Аналогічна система з рідинним охолодженням -- менше 1.5%. За 10 років це різниця між 70% та 85% залишкової ємності." -- Chief Engineer, BESS Ukraine.

Повітряне охолодження (Air Cooling): як це працює

Повітряне охолодження -- найпростіший та найдешевший метод термоменеджменту BESS. Система використовує примусову конвекцію повітря для відведення тепла від модулів батарей. Існує три основних варіанти реалізації:

Пряме повітряне охолодження (Direct Air)

Вентилятори подають зовнішнє повітря безпосередньо на батарейні модулі. Повітря проходить через канали між комірками або модулями, забирає тепло та виводиться назовні. Найпростіша та найдешевша конструкція, але повністю залежить від температури зовнішнього повітря. Ефективна лише у помірному кліматі та при невеликих потужностях (до 100 кВт*год).

HVAC система (кондиціонування)

Повітря в закритому приміщенні або контейнері циркулює через промисловий кондиціонер (спліт-система або канальний HVAC). Температура підтримується автоматично незалежно від зовнішніх умов. Це стандартне рішення для більшості indoor-BESS потужністю до 200-300 кВт*год. Недоліки: високе споживання HVAC (3-8% від ємності системи), шум, необхідність регулярного обслуговування фільтрів та компресора.

Непряме повітряне (Indirect Air)

Гібридне рішення, де зовнішнє повітря використовується для охолодження теплообмінника, а внутрішній контур з чистим повітрям циркулює через батарейний відсік. Захищає батареї від пилу та вологи. Використовується у деяких контейнерних рішеннях середнього класу.

Рідинне охолодження (Liquid Cooling): як це працює

Рідинне охолодження використовує теплоносій (зазвичай суміш води та пропіленгліколю у пропорції 50/50) для відведення тепла безпосередньо від поверхні батарейних модулів. Система складається з кількох ключових компонентів:

Контур охолодження

• Охолоджувальні пластини (Cold Plates): Алюмінієві або мідні пластини з внутрішніми каналами для теплоносія, які встановлюються між комірками або на поверхні модулів. Забезпечують безпосередній контакт з джерелом тепла.
• Циркуляційний насос: Подає теплоносій через контур під тиском 1.5-3 бар. Витрата: 5-15 л/хв для типової системи 500 кВт*год.
• Пластинчастий теплообмінник (PHE): Передає тепло з внутрішнього контуру (гліколь) на зовнішній контур (чілер або драйкулер).
• Чілер (Chiller): Компресорний холодильний агрегат, який відводить тепло у навколишнє середовище. Для великих систем використовуються промислові чілери потужністю 10-100 кВт.
• Розширювальний бак та система деаерації: Компенсують температурне розширення теплоносія та видаляють повітря з контуру.

Переваги рідинного охолодження

• Мінімальний deltaT: 5-8 C між комірками проти 15-25 C при повітряному. Це ключовий фактор для довговічності.
• Компактність: Рідинне охолодження займає на 30-50% менше простору, ніж повітряні канали та HVAC.
• Тиша: Рівень шуму 45-55 дБ проти 60-75 дБ у повітряних системах.
• Ефективність: Споживання на охолодження -- 1.5-2.5% від ємності проти 3-8% у повітряних HVAC.
• Можливість підігріву: Той самий контур може використовуватись для підігріву батарей взимку (реверсивний чілер або електронагрівач у контурі).

Порівняльна таблиця: Air Cooling vs Liquid Cooling

Деградація батарей при різних температурних режимах

Нижче наведено порівняння втрати ємності LFP батарей за 10 років при різних середніх робочих температурах. Дані базуються на лабораторних тестах та реальних проєктах:

Рекомендації за типом проєкту

Вибір системи охолодження залежить від потужності, розташування та бюджету проєкту. Нижче -- наші рекомендації для типових сценаріїв:

Особливості українського клімату

Україна має континентальний клімат з широким діапазоном температур, що створює специфічні виклики для систем охолодження BESS:

• Літо (червень-серпень): Температура до +38-40 C у південних та центральних регіонах. Повітряне охолодження працює на межі або неефективне. Рідинне з чілером забезпечує стабільну температуру батарей.
• Зима (грудень-лютий): Температура до -25-30 C на півночі та сході. Батареї потребують підігріву до мінімальних +5 C перед зарядкою. Рідинне охолодження з реверсивним чілером або нагрівачем у контурі вирішує обидва завдання одним контуром.
• Перехідні сезони: Різкі перепади температури (до 25 C за добу) навесні та восени. Рідинне охолодження реагує значно швидше та точніше, ніж повітряне.
• Пил та вологість: Промислове середовище (цементні заводи, металургія, зернопереробка) має високий рівень пилу. Повітряне охолодження з прямим забором повітря забивається протягом 2-3 місяців. Рідинне -- герметичний контур, незалежний від зовнішнього середовища.

Вартість та окупність Liquid Cooling

Рідинне охолодження коштує дорожче на етапі CAPEX, але окупається за рахунок подовження ресурсу батарей та зниження операційних витрат:

• Додатковий CAPEX: $15-30/кВт*год (для системи 1 МВт*год це $15 000 - $30 000 додатково).
• Економія на заміні батарей: +30% ресурсу означає відстрочку заміни модулів на 4-5 років. При вартості батарей $60-80/кВт*год для системи 1 МВт*год це $60 000 - $80 000 економії.
• Економія на електроенергії: 1.5-2% споживання на охолодження замість 5-8%. Для системи 1 МВт*год при тарифі 4 грн/кВт*год це економія ~$3 000-5 000/рік.
• ROI рідинного охолодження: Додаткові інвестиції окупаються за 2-4 роки, далі -- чиста економія.

Висновки BESS Ukraine

Вибір системи охолодження -- це не питання "краще чи гірше", а питання відповідності масштабу та умовам вашого проєкту:

• Air Cooling: Оптимально для невеликих indoor-систем до 200 кВт*год у приміщеннях з контрольованим мікрокліматом. Простота, низький CAPEX, мінімальне обслуговування.
• Liquid Cooling: Обов'язково для систем понад 500 кВт*год, контейнерних BESS, outdoor-установок та будь-яких проєктів з підвищеними вимогами до ресурсу та надійності.
• Для українського клімату: Рідинне охолодження з функцією підігріву -- це інвестиція, яка окупається за 2-4 роки через подовження ресурсу батарей на 30% та зниження OPEX.

Потрібна допомога з вибором системи охолодження? Наші інженери проведуть тепловий аналіз вашого об'єкту та запропонують оптимальне рішення.

Часті запитання про охолодження BESS

Чи можна модернізувати існуючу Air Cooling BESS на Liquid Cooling?

Теоретично так, але це складний та дорогий процес. Необхідно: 1) Демонтувати батарейні модулі. 2) Встановити охолоджувальні пластини (cold plates) між комірками або модулями. 3) Прокласти трубопроводи контуру охолодження. 4) Встановити циркуляційний насос, теплообмінник та чілер. 5) Інтегрувати систему управління охолодженням з існуючою BMS. Орієнтовна вартість модернізації -- $20-40/кВт*год, що часто порівнянно з вартістю нової системи з рідинним охолодженням. Рекомендуємо розглядати Liquid Cooling на етапі проєктування, а не модернізації.

Яка рідина використовується для охолодження батарей?

Стандартний теплоносій для BESS -- суміш деіонізованої води та пропіленгліколю (PG) у пропорції 50/50. Пропіленглікольна суміш обрана з кількох причин: 1) Низька температура замерзання (-35 C для 50% суміші) -- критично для українського клімату. 2) Нетоксичність (на відміну від етиленгліколю). 3) Антикорозійні властивості при правильних інгібіторах. 4) Доступність та низька вартість. Теплоносій потребує заміни кожні 3-5 років або при зміні кольору/pH. Деякі виробники використовують діелектричні рідини (наприклад, 3M Novec) для прямого контактного охолодження (immersion cooling), але це поки екзотичне та дороге рішення.

Скільки електроенергії споживає система охолодження BESS?

Споживання залежить від типу системи, потужності BESS та кліматичних умов. Для повітряного охолодження (HVAC): 3-8% від номінальної ємності BESS на рік. У спекотне літо може досягати 10%. Для рідинного охолодження: 1.5-2.5% від ємності на рік. Насос споживає 0.3-0.5 кВт для системи 1 МВт*год, чілер -- 3-10 кВт залежно від теплового навантаження. Взимку споживання зростає на 1-2% за рахунок підігріву. Для системи 1 МВт*год річне споживання на охолодження: Air Cooling (HVAC) -- 30-80 МВт*год; Liquid Cooling -- 15-25 МВт*год. Різниця в 15-55 МВт*год при тарифі 4 грн/кВт*год = $3 000 - $11 000/рік економії на користь Liquid Cooling.

Чи потрібне охолодження для малих BESS (30-50 кВт*год)?

Для малих систем потужністю 30-50 кВт*год (типово -- резервне живлення для офісу або магазину) активне охолодження зазвичай не потрібне, якщо система встановлена в приміщенні з температурою 15-30 C. Достатньо пасивного відведення тепла через корпус модуля та природної конвекції. Однак, якщо система знаходиться у неопалюваному приміщенні, на відкритому повітрі або у зоні з високою температурою навколишнього середовища (котельня, серверна без кондиціонування), рекомендуємо принаймні вентиляційну систему з термостатом. Для малих систем вартість додаткової вентиляції -- $500-1 500, що незрівнянно менше за вартість передчасної заміни батарей.
