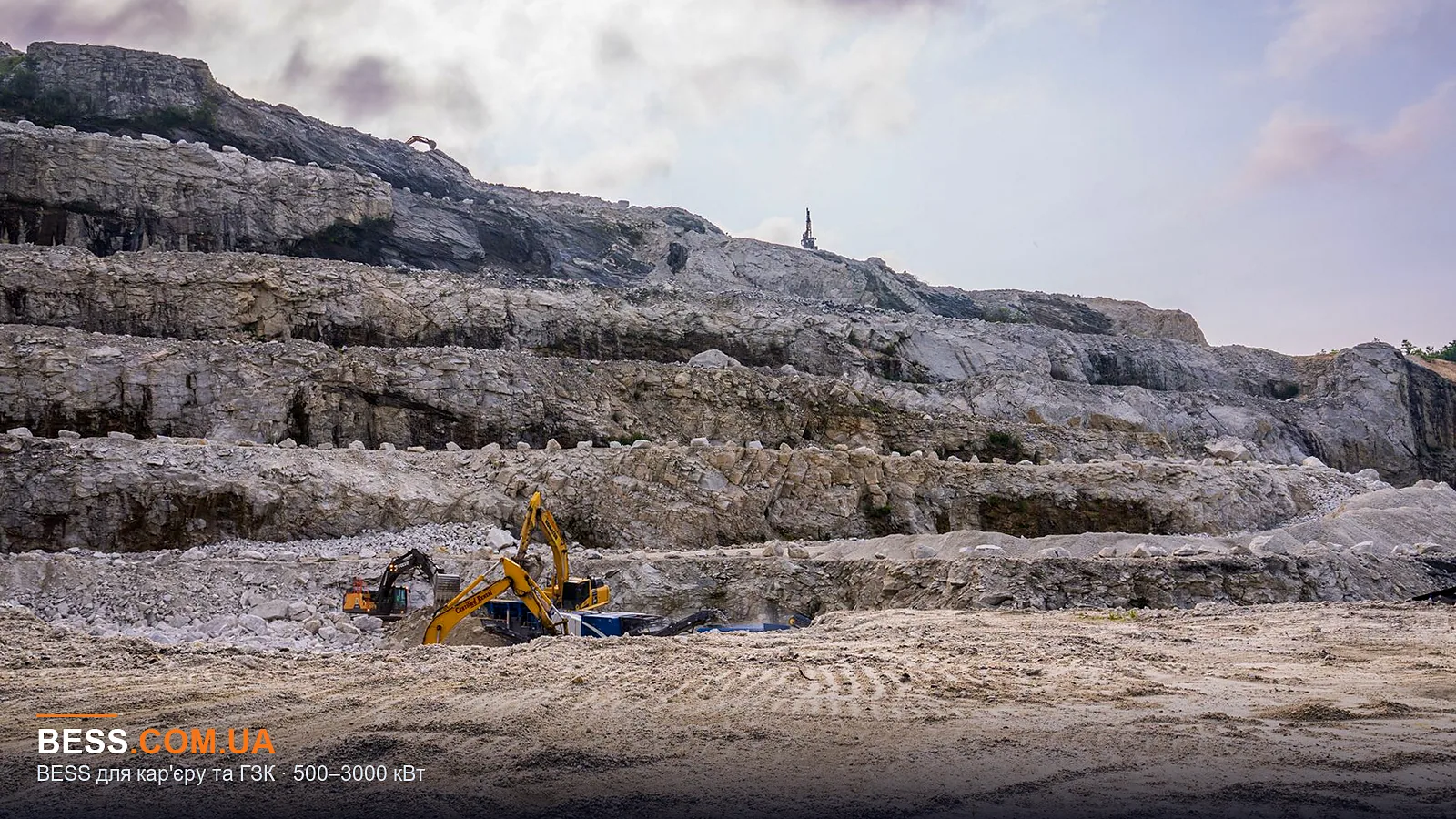

Система накопичення енергії для кар'єру та ГЗК: як приборкати ударні навантаження

Фізика проблеми: чому саме на кар'єрах BESS необхідний

На кар'єрах та ГЗК основне електрообладнання — це дробарки, млини, конвеєри. Вони мають величезні моменти інерції: при запуску або при попаданні негабариту струм може короткочасно зростати в 2-3 рази від номінального. Ці кидки тривають від 0,5 до 5 секунд, але саме вони визначають вибір потужності ДГУ.

Якщо ДГУ вибрано з запасом на ці піки, то в сталому режимі він працює на 40-60% навантаження — це зона максимальної витрати палива на кВт·год. Якщо запасу немає, при кожному кидку генератор «провалює» частоту, що може викликати аварійні відключення і простої. BESS з потужністю, що покриває ці піки, дозволяє тримати ДГУ в оптимальній робочій точці.

Додатково на віддалених майданчиках мережа слабка або взагалі відсутня — тоді BESS працює в гібриді з ДГУ, забезпечуючи безперебійність живлення та підхоплення на час запуску резервного генератора.

Як BESS поводиться в різних сценаріях

Типовий робочий день. Вранці запускаються дробарки — BESS видає потужність, покриваючи пускові струми. ДГУ працює стабільно на 80-90% навантаження. Вночі, коли навантаження падає, BESS заряджається від ДГУ або від мережі. Завдяки цьому ДГУ працює в оптимальній точці, витрата палива знижується на 15-25%.

Аварійне відключення. Якщо основна мережа зникає, BESS миттєво (менше 5 мс) перемикається в режим резерву і живить критичні механізми: системи керування, аварійне освітлення, насоси. Час роботи від батареї залежить від ємності — зазвичай від 15 хвилин до 2 годин, чого достатньо для запуску резервного ДГУ або безпечної зупинки процесу.

Сезонний пік. Взимку додаються обігріви, освітлення, обігрів бункерів — навантаження може вирости на 30%. Якщо ДГУ не має запасу, BESS може покривати ці додаткові потужності, віддаючи енергію протягом кількох годин, а заряджаючись вночі або у вихідні. Це дозволяє не купувати додатковий генератор.

Методика підбору потужності та ємності

Спочатку необхідно отримати графік навантаження з кроком не більше 1 секунди (сумарно за добу). Аналізуємо амплітуду і тривалість піків. Потужність BESS вибирається за найбільшим стрибком струму (зазвичай пуск найбільшої дробарки) плюс запас 10-15%. Ємність визначається часом, протягом якого потрібно видавати цю потужність. Якщо піки тривають 2-3 секунди, то ємність може бути невеликою — до 100 кВт·год на 1 МВт потужності. Якщо потрібно згладжувати добові коливання або працювати в гібриді з ДГУ в нічний час, ємність буде більшою.

Також враховуються: напруга на майданчику (0,4 кВ, 6 кВ, 10 кВ), наявність рекуперації (наприклад, при гальмуванні конвеєрів), вимоги до якості електроенергії. Для точного розрахунку потрібні однолінійна схема, рахунки за електроенергію, параметри існуючих ДГУ. Без цих даних ми даємо лише попередню оцінку.

Що станеться, якщо підібрати неправильно

Якщо потужність BESS буде меншою за пік, система не зможе повністю згладити навантаження — ДГУ все одно відчуватиме перевантаження, і проблема не вирішиться. Якщо ємність буде недостатньою, батарея швидко розрядиться, і в найвідповідальніший момент вона не зможе видати необхідну енергію.

Надмірна потужність — це перевитрата бюджету: інвертори, кабелі, комірки будуть дорожчими, але не дадуть додаткової вигоди. Надмірна ємність — це зайві кіловат-години, які не будуть використані, і збільшення терміну окупності.

Крім того, неправильний вибір хімії акумуляторів (наприклад, свинцево-кислотних замість LiFePO4) призведе до швидкої деградації при частих циклах з високими струмами. Тому ми завжди наполягаємо на вимірах і аналізі.

Вихідні дані, які потрібні інженеру

• Графік навантаження за добу (бажано за тиждень) з кроком 1 секунда для виявлення піків.
• Однолінійна схема електропостачання об'єкта з вказанням потужностей трансформаторів і ДГУ.
• Рахунки за електроенергію за останні 6-12 місяців для розрахунку економії.
• Специфікації основного обладнання (дробарки, конвеєри, млини) з параметрами пускових струмів.
• Плани розміщення обладнання та умови навколишнього середовища (температура, вологість, запиленість).

Якщо графіка немає, ми можемо встановити тимчасові аналізатори якості електроенергії на 2-4 тижні. Це дасть точні дані для проєктування.
