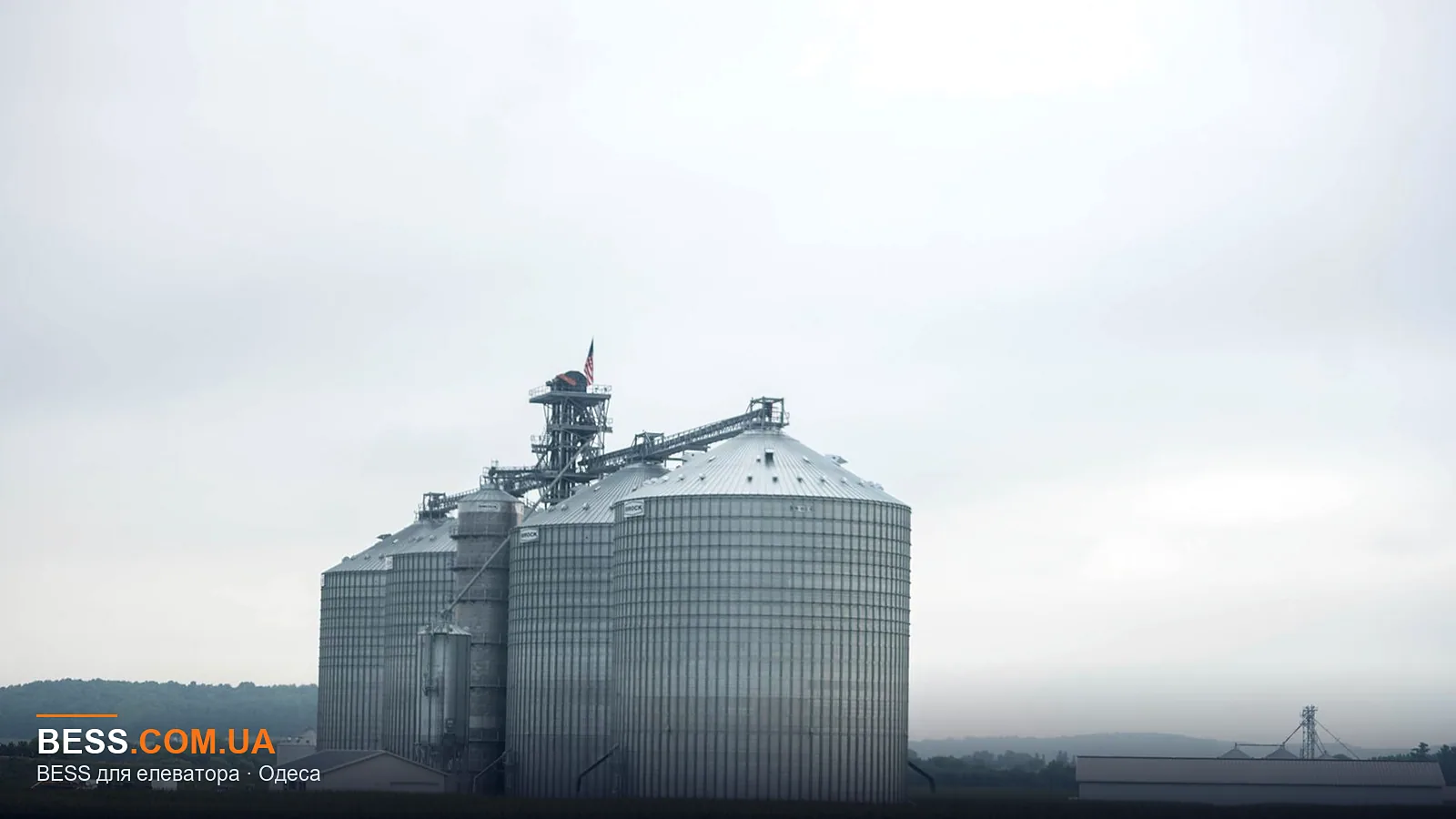

Промисловий BESS для елеватора в Одесі: інженерний розбір

Вихідні дані: чому саме Одеса та елеватори

Одеса — це портова логістика, олійноекстракційні заводи, холодильні термінали та виноробство. Але елеватори — окрема історія. Вони розташовані в межах міста або в передмісті, живляться від мереж ДТЕК Одеські електромережі, часто від підстанцій 35/10 кВ або 110/10 кВ, розрахованих на радянські ще норми споживання.

Сушарки зерна — це найбільш енергоємне обладнання на елеваторі. У пік сезону вони можуть споживати 400–800 кВт (а іноді й більше) безперервно протягом 12–16 годин на добу. Проблема в тому, що цей пік виникає лише 2–3 місяці на рік, але саме в цей час мережа найбільш завантажена через кондиціонери та промисловість. ДТЕК Одеські електромережі вводять обмеження на приєднану потужність, або ж підвищують тарифи за перевищення договірної величини.

Тому власники елеваторів шукають альтернативу дизель-генераторам, які дорогі в експлуатації (паливо, обслуговування) і не встигають запуститися миттєво. BESS — це рішення, яке дозволяє зрізати піки, отримувати арбітраж на різниці тарифів (нічний/денний) і забезпечувати резервування критичних процесів.

Розрахунок потужності та ємності BESS

Розрахунок починаємо з графіка навантаження. Без нього будь-яка цифра буде грубою. Для типового елеватора на 30–50 тис. тонн зберігання з сушаркою на 500 кВт і допоміжним обладнанням (транспортери, вентилятори) пікова потужність може досягати 800 кВт. Якщо ми хочемо зрізати пік на 30% (тобто зменшити заявлену потужність з 800 до 560 кВт), потужність BESS має бути не менше 240 кВт.

Ємність визначається тривалістю піку. Зазвичай пікові навантаження тривають 2–4 години. Для 3 годин роботи на потужності 240 кВт потрібно 720 кВт·год корисної ємності. З урахуванням глибини розряду (DoD 90% для LiFePO4) та втрат у інверторі (близько 5%), встановлена ємність має бути близько 850 кВт·год. Це дає нам контейнер 20 футів або кілька шаф.

Окремо варто порахувати економію. При тарифі для промисловості в Одесі близько 5 грн/кВт·год (денний) і 2 грн/кВт·год (нічний), арбітраж може дати до 3 грн на кожному кВт·год. За 850 кВт·год і 250 циклів на рік це приблизно 637 500 грн економії на рік. Але головна вигода — зниження плати за приєднану потужність (або уникнення штрафів за перевищення). Це може бути ще 100–200 тис. грн щомісяця в сезон.

Топологія підключення: 0,4 кВ чи 10 кВ?

Більшість елеваторів в Одесі мають власні трансформаторні підстанції 10/0,4 кВ. Підключати BESS на стороні 0,4 кВ простіше і дешевше, але для потужностей понад 500 кВт це вже проблематично: струми великі, потрібні потужні ввідні щити, а втрати на кабелях зростають.

Якщо BESS встановлюється для зрізання піків на вводі 10 кВ, то використовується середньовольтний підхід: BESS з інвертором і підвищувальним трансформатором 0,4/10 кВ. Це дозволяє впливати на загальне споживання всього майданчика. Однак таке рішення дорожче і потребує узгодження з ДТЕК Одеські електромережі.

Для елеватора з потужністю до 800 кВт я б рекомендував підключення на 0,4 кВ, якщо дозволяє струм ввідного кабелю. Це дозволяє уникнути зайвих трансформаторів і зменшити капітальні витрати. Але якщо планується розширення потужності або потрібна робота в острівному режимі для всього майданчика, тоді 10 кВ стає виправданим.

Що піде не так, якщо помилитися: типові помилки

• Недостатня ємність: якщо ви розрахували BESS на 2 години піку, а сушарка працює 4 години, система вичерпається раніше, і ви все одно отримаєте перевищення потужності та штрафи. Економії не буде.
• Неправильний вибір хімії: дешеві свинцево-кислотні АКБ не витримають циклічних навантажень і швидко вийдуть з ладу. Лише LiFePO4 з ресурсом 6000+ циклів.
• Ігнорування температурного режиму: в Одесі влітку спека до +35°C, а контейнер на сонці може нагрітися до +50°C. Якщо не передбачити рідинне охолодження або хоча б примусову вентиляцію, BESS буде знижувати потужність (derating) або вимикатися.
• Неузгодження з мережею: ДТЕК Одеські електромережі має технічні умови, які можуть обмежувати видачу потужності в мережу. Якщо BESS не має функції обмеження заряду/розряду за командою диспетчера, це може призвести до аварій або штрафів.
• Відсутність резервування: якщо BESS використовується для аварійного резервування, а не лише для пікового зрізання, потрібен режим islanding і автоматичний перемикач (ATS). Без цього при зникненні напруги в мережі BESS може не встигнути перейти в острівний режим, і сушарка зупиниться, що призведе до псування зерна.

Особливості роботи з ДТЕК Одеські електромережі

ДТЕК Одеські електромережі — оператор, який контролює розподільчі мережі в регіоні. Для приєднання BESS потрібно подати заявку на технічні умови, надати однолінійну схему, розрахунок потужності та режимів роботи. Важливо врахувати, що вони можуть вимагати встановлення пристроїв релейного захисту та автоматики на межі балансової належності.

Також варто перевірити, чи дозволяє договір про постачання електроенергії паралельну роботу BESS з мережею. У деяких випадках потрібно укладати додаткову угоду про надання послуг з балансування. Через специфіку портової інфраструктури, де часто бувають коливання напруги від роботи кранів і холодильного обладнання, BESS може виконувати функцію стабілізації частоти, але це вже додаткові налаштування.

Ми маємо досвід проходження цих узгоджень для промислових об'єктів в Одеській області, тому можемо пришвидшити процес і уникнути зайвих витрат на повторні проєкти.
